+7(800) 222-01-13 Напольные конвекторы отопления Напольные конвекторы Vitron - Конвекторы отопления VITRON

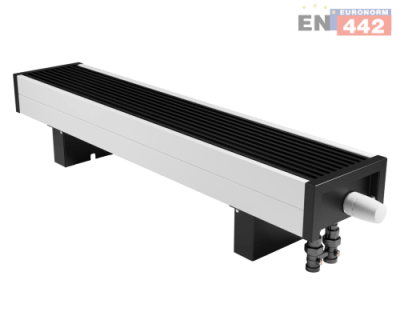

ВКН.100.200.2ТГ
Ширина 200 мм. 360 - 1802 Вт.
Описание

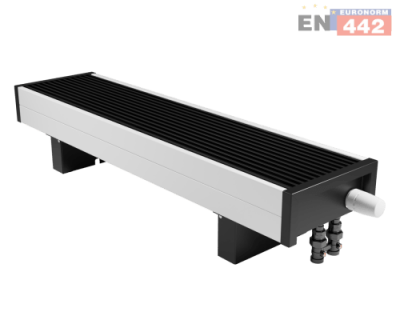

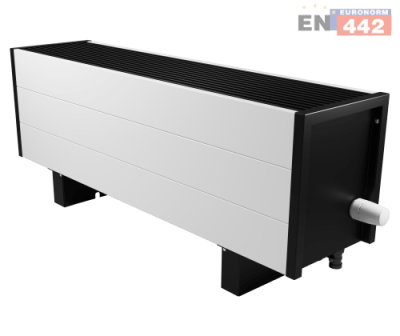

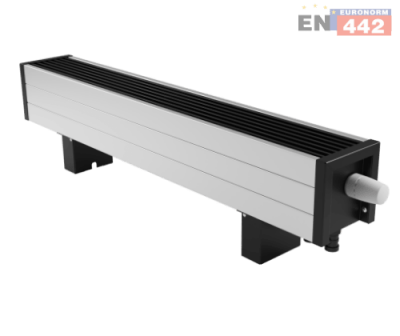

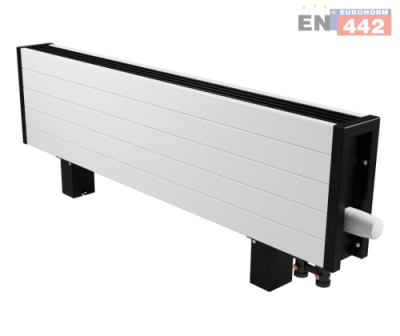

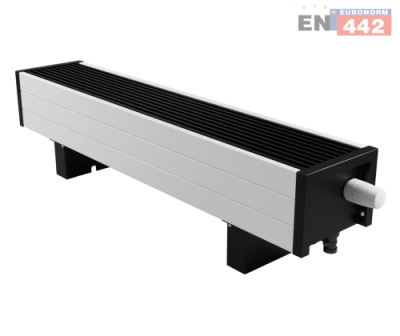

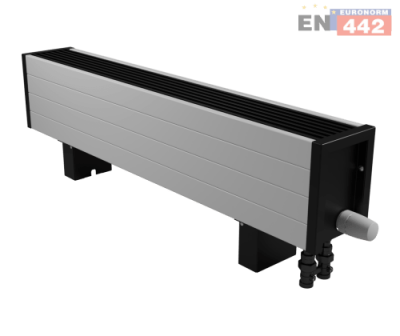

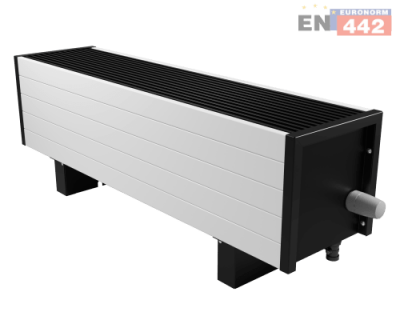

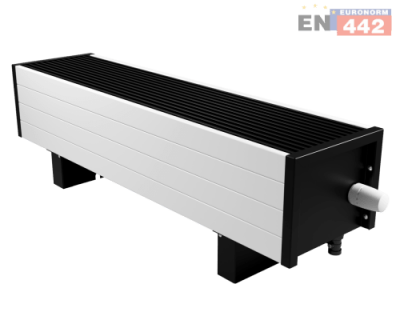

Напольные конвекторы отопления VITRON - это отопительные приборы, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха от застекленных фасадов и окон. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.
Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления.
Конвектор изготавливается только концевой модификации и только для нижнего и бокового подключения к системе отопления. Монтаж конвектора VITRON производится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы», ПУЭ, монтажной организацией, имеющей лицензию и соответствующие разрешения для проведения подобных работ.
Рабочие данные
- максимальная рабочая температура теплоносителя: 95 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
Напольные конвектоы отопления конвективного типа идеальны в качестве основного вида отопления в зданиях с высокой потребностью в теплоснабжении, там, где нет возможности или желания устанавливать приборы в стяжку пола.
Широкий модельный ряд позволит подобрать конвектор, четко соответствующий проекту отопления, а цветовые варианты порошковых покрытий и различные виды перфорации стального кожуха позволят вписать данный прибор в любой интерьер.
Напольные конвекторы отопления VITRON состоят из корпуса, установочных ножек и медно-алюминиевого теплообменника для подключения к сети. корпус изготовлен из листовой стали толщиной 1 мм.
Длина корпуса L от 600 до 3000 мм. с шагом 100 мм. В верхней части корпуса имеет алюминиевую решётку для обеспечения конвективного теплообмена. Установочные ножки изготовлены из листовой стали толщиной 1 мм. и крепятся к корпу с помощью винтов М5×10.
Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°. Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя. Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,25 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.). Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов - 50, 150 и 250 мм. (при боковом подключении), и 50 мм. при нижнем.
В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
Комплект поставки
- кожух из оцинкованной стали покрытый порошковым покрытием;
- комплект установочных ножек;
- медно-алюминиевый теплообменник (диаметр медной трубы 15 мм);
- кронштейн крепления;
- пластина крепления;
- крепёжные элементы (болт М6×12, гайка М6)
- технический паспорт, инструкция по монтажу и эксплуатации;
Конструктивные особенности
- материал кожуха-оцинкованная сталь толщиной 1 мм., покрытая износостойким порошковым покрытием (стандартный цвет покрытия - черный матовый, белый глянцевый);
- установочные ножки и кронштейн крепления изготавливается из стали толщиной 2,0 мм;
- подключение теплообменника- G1/2’’ (внутренняя резьба);
- применение материалов с повышенными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник, покрытый износостойким порошковым покытием (цвет покрытия: окрашивается в цвет корпуса);
- конвекторы изготавливаются только концевой модификации
Цвет
Цвет : RAL 9005
КОНВЕКТОРЫ ВКН
Главная
Таблица цветов RAL представляет цветовой эталон с использованием уникальных и оригинальных красок. Покраска конвектора по палитре RAL с покраской решетки и боковых граней, и ножек в другой цвет
Белый : RAL 9016
КОНВЕКТОРЫ ВКН
Таблица цветов RAL представляет цветовой эталон с использованием уникальных и оригинальных красок. Покраска конвектора по палитре RAL с покраской решетки и боковых граней, и ножек в другой цвет
Черный : RAL 9005
КОНВЕКТОРЫ ВКН
Таблица цветов RAL представляет цветовой эталон с использованием уникальных и оригинальных красок. Покраска конвектора по палитре RAL с покраской решетки и боковых граней, и ножек в другой цвет
Синий : RAL 5017
КОНВЕКТОРЫ ВКН
Таблица цветов RAL представляет цветовой эталон с использованием уникальных и оригинальных красок. Покраска конвектора по палитре RAL с покраской решетки и боковых граней, и ножек в другой цвет
Желтый лимон : RAL 1012
КОНВЕКТОРЫ ВКН
Таблица цветов RAL представляет цветовой эталон с использованием уникальных и оригинальных красок. Покраска конвектора по палитре RAL с покраской решетки и боковых граней, и ножек в другой цвет
Красный : RAL 3028
КОНВЕКТОРЫ ВКН
Таблица цветов RAL представляет цветовой эталон с использованием уникальных и оригинальных красок. Покраска конвектора по палитре RAL с покраской решетки и боковых граней, и ножек в другой цвет
Внимание !
Несоблюдение правил монтажа настоящего руководства может привести к повреждению конвектора, в случае чего, компания не несет ответственности за последующий материальный ущерб.
Напольные конвекторы. Формирование артикула
ВКН.
130.
190.
3000.
2ТП.
Кр10.
С
П
Б
Наименование модели
ВКН - VITRON конвектор напольный с естественной конвекцией
Напольные конвекторы. Формирование артикула
ВКН.
130.
190.
3000.
2ТП.
Кр10.
С
П
Б
Длина [мм]
в диапазоне 500...3000 мм, с шагом 100 мм
Напольные конвекторы. Формирование артикула
ВКН.
130.
190.
3000.
2ТП.
Кр10.
С
П
Б
Количество труб теплообменника (2, 4, 6, 8...Т)
Г- горизонтальный
К- квадратный
В- вертикальный
П- прямоугольный
Напольные конвекторы. Формирование артикула
ВКН.
130.
190.
3000.
2ТП.
Кр10.
С
П
Б
Исполнение перфорации
ПОП - поперечные прорези
Кр10- круги диаметром 10 мм
ПР - продольные прорези
Крест - в виде креста
Кв10 - квадраты со стороной 10 мм
Кв8 - квадраты со стороной 8 мм
Напольные конвекторы. Формирование артикула
ВКН.
130.
190.
3000.
2ТП.
Кр10.
С
П
Б
Материал корпуса
С - сталь
ОЦ - оцинкованная сталь
