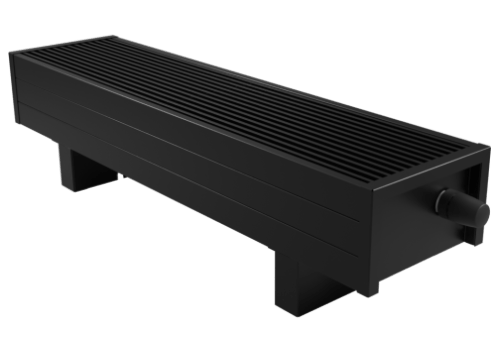

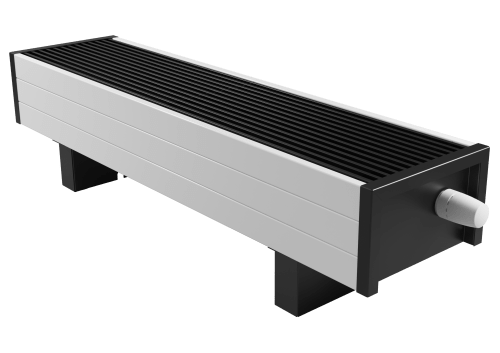

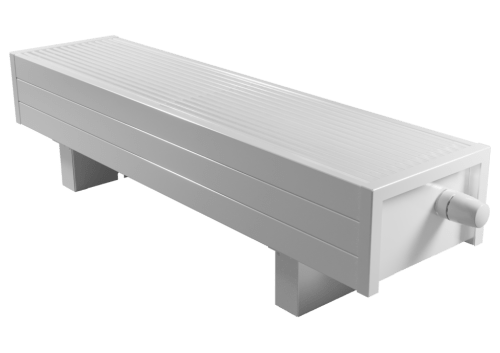

Конвектор отопления водяной напольный

Корпус изготовлен из листовой стали толщиной 1 мм. с порошковой покраской. Длина корпуса L от 600 до 3000 мм. с шагом 100 мм. В верхней части корпуса имеет алюминиевую решётку для обеспечения конвективного теплообмена. Установочные ножки изготовлены из листовой стали толщиной 1 мм. и крепятся к корпу с помощью винтов М5×10.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм, которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя. Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,25 мм, высотой 50 мм, глубиной 100 мм.(шаг пластин 4,2- 4,3 мм.).

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов составляют  50, 150 и 250 мм. - при боковом подключении и 50 мм. -  при нижнем подключении.

Конвектор изготавливается только концевой модификации и только для нижнего и бокового подключения к системе отопления.

Монтаж конвектора VITRON производится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы», ПУЭ, монтажной организацией, имеющей лицензию и соответствующие разрешения для проведения подобных работ.
