Конвекторы система ТЕПЛО ХОЛОД

Модель ВКВТХ.130.260.4ТК

Высота : 130 мм.

Ширина : 260 мм.

Исполнение : с вентилятором

Тепловая мощность :(95/85/20 °C)

940 - 9968 Вт.

Хладопроизводительность (7/12/27 °С)

287 - 3038 Вт.

Стандартная длина : 600-3000 мм. (шаг 50 мм.)

Тип	Высота [мм]	Ширина [мм]	Тепловая мощность	Хладопроизводительность	Стандартная длина [мм]
						(90/70/20 °С) [Вт]	(7/12/27 °С) [Вт]
ВКВТХ	130	260	940 - 9968 Тепловая мощность :(90/70/20 °C) 991 - 8922 Вт.Материал с сайта https://vitron.ru/konvektory-teplo-holod-vkvth-125-260	287 - 3038Хладопроизводительность (7/12/27 °С) 395 - 3557 Вт. Материал с сайта https://vitron.ru/konvektory-teplo-holod-vkvth-125-	600 - 3000 (шаг 50 мм.)
* Теплообменник 4 трубный квадратный (.4ТК)					Конвекторы система ТЕПЛО ХОЛОД

Регулировка по высоте	0 - 40 мм
Теплообменник	4-трубный, квадратный
Длина оребрения	L - 350 мм
Ширина оребрения	100 мм
Высота оребрения	100 мм
Диаметр трубы	15 мм
Рабочее давление	16 атм (1,6 МПа)
Подключение (внутренняя резьба)	4 х G1/2"
Межосевое расстояние фитингов	50 мм
Температура теплоносителя / хладагента	+95 / +7 °С
Напряжение питания вентилятора	-12 В, 50 Гц

РазмерыСтоимость конвектораЦена (решетка из нержавеющей стали)

Конвектор из нержавеющей стали (AISI 304 0,8мм) с алюминиевой (или дубовой) решеткой и рамкой (либо окантовкой)

Артикул	Длина	Холодо- пр., Вт	Теплоотдача (90/70/20), Вт	Конвекторы без решетки и рамки, руб. с НДС	Конвекторы с решеткой и рамкой (либо окантовкой), руб. с НДС
ВКВТХ.130.260.600.4ТК	600	287	940	27173	32541
ВКВТХ.130.260.650.4ТК	650	344	1128	28036	33711
ВКВТХ.130.260.700.4ТК	700	401	1317	28898	35045
ВКВТХ.130.260.750.4ТК	750	459	1505	29761	36215
ВКВТХ.130.260.800.4ТК	800	516	1693	30623	37385
ВКВТХ.130.260.850.4ТК	850	573	1881	31486	38719
ВКВТХ.130.260.900.4ТК	900	631	2069	34689	42230
ВКВТХ.130.260.950.4ТК	950	688	2257	35551	43564
ВКВТХ.130.260.1000.4ТК	1000	745	2445	36414	44734
ВКВТХ.130.260.1050.4ТК	1050	803	2633	37276	46068
ВКВТХ.130.260.1100.4ТК	1100	860	2821	38139	47238
ВКВТХ.130.260.1150.4ТК	1150	917	3009	38766	48173
ВКВТХ.130.260.1200.4ТК	1200	975	3197	39447	49325
ВКВТХ.130.260.1250.4ТК	1250	1032	3385	44452	54638
ВКВТХ.130.260.1300.4ТК	1300	1089	3574	44972	55630
ВКВТХ.130.260.1350.4ТК	1350	1147	3762	45835	56799
ВКВТХ.130.260.1400.4ТК	1400	1204	3950	46697	58133
ВКВТХ.130.260.1450.4ТК	1450	1261	4138	47559	59303
ВКВТХ.130.260.1250.4ТК	1500	1319	4326	53876	66092
ВКВТХ.130.260.1550.4ТК	1550	1376	4514	54738	67261
ВКВТХ.130.260.1600.4ТК	1600	1433	4702	55508	68338
ВКВТХ.130.260.1650.4ТК	1650	1491	4890	56277	69579
ВКВТХ.130.260.1700.4ТК	1700	1548	5078	61253	74863
ВКВТХ.130.260.1750.4ТК	1750	1605	5266	62001	76083
ВКВТХ.130.260.1800.4ТК	1800	1663	5454	62750	77138
ВКВТХ.130.260.1850.4ТК	1850	1720	5642	63498	78358
ВКВТХ.130.260.1900.4ТК	1900	1777	5830	64245	79413
ВКВТХ.130.260.1950.4ТК	1950	1835	6019	65047	80522
ВКВТХ.130.260.2000.4ТК	2000	1892	6207	66069	82016
ВКВТХ.130.260.2050.4ТК	2050	1949	6395	70874	87128
ВКВТХ.130.260.2100.4ТК	2100	2007	6583	71465	88191
ВКВТХ.130.260.2150.4ТК	2150	2064	6771	72192	89225
ВКВТХ.130.260.2200.4ТК	2200	2121	6959	72918	90423
ВКВТХ.130.260.2250.4ТК	2250	2179	7147	73644	91457
ВКВТХ.130.260.2300.4ТК	2300	2236	7335	74371	92490
ВКВТХ.130.260.2350.4ТК	2350	2293	7523	75097	93688
ВКВТХ.130.260.2400.4ТК	2400	2350	7711	75823	94722
ВКВТХ.130.260.2450.4ТК	2450	2408	7899	85412	104783
ВКВТХ.130.260.2500.4ТК	2500	2465	8087	86093	105771
ВКВТХ.130.260.2550.4ТК	2550	2522	8275	86774	106923
ВКВТХ.130.260.2600.4ТК	2600	2580	8464	87454	107911
ВКВТХ.130.260.2650.4ТК	2650	2637	8652	88135	109063
ВКВТХ.130.260.2700.4ТК	2700	2694	8840	88869	110105
ВКВТХ.130.260.2750.4ТК	2750	2752	9028	89549	111093
ВКВТХ.130.260.2800.4ТК	2800	2809	9216	90230	112245
ВКВТХ.130.260.2850.4ТК	2850	2866	9404	94604	116927
ВКВТХ.130.260.2900.4ТК	2900	2924	9592	95263	118058
ВКВТХ.130.260.2950.4ТК	2950	2981	9780	95922	119024
ВКВТХ.130.260.3000.4ТК	3000	3038	9968	97397	120970

СКАЧАТЬ

Имя файла: ВКВТХ.130.260.4ТК

76.66KB

Конвектор из нержавеющей стали (AISI 304 0,8мм) с решеткой и окантовкой из нержавеющей стали (AISI)

Артикул	Длина	Холодо- пр., Вт	Теплоотдача (90/70/20), Вт	Конвекторы без решетки и рамки, руб. с НДС	Конвекторы с решеткой и рамкой (либо окантовкой), руб. с НДС
ВКВТХ.130.260.600.4ТК	600	287	940	41130	35765
ВКВТХ.130.260.650.4ТК	650	344	1128	42791	37205
ВКВТХ.130.260.700.4ТК	700	401	1317	44880	39009
ВКВТХ.130.260.750.4ТК	750	459	1505	46542	40449
ВКВТХ.130.260.800.4ТК	800	516	1693	48204	41889
ВКВТХ.130.260.850.4ТК	850	573	1881	50293	43693
ВКВТХ.130.260.900.4ТК	900	631	2069	54295	47186
ВКВТХ.130.260.950.4ТК	950	688	2257	56384	48991
ВКВТХ.130.260.1000.4ТК	1000	745	2445	58046	50431
ВКВТХ.130.260.1050.4ТК	1050	803	2633	60134	52235
ВКВТХ.130.260.1100.4ТК	1100	860	2821	61796	53675
ВКВТХ.130.260.1150.4ТК	1150	917	3009	63223	54909
ВКВТХ.130.260.1200.4ТК	1200	975	3197	65131	56554
ВКВТХ.130.260.1250.4ТК	1250	1032	3385	70935	61628
ВКВТХ.130.260.1300.4ТК	1300	1089	3574	72681	63132
ВКВТХ.130.260.1350.4ТК	1350	1147	3762	74343	64572
ВКВТХ.130.260.1400.4ТК	1400	1204	3950	76431	66376
ВКВТХ.130.260.1450.4ТК	1450	1261	4138	78093	67815
ВКВТХ.130.260.1250.4ТК	1500	1319	4326	85636	74405
ВКВТХ.130.260.1550.4ТК	1550	1376	4514	87298	75845
ВКВТХ.130.260.1600.4ТК	1600	1433	4702	88867	77203
ВКВТХ.130.260.1650.4ТК	1650	1491	4890	90862	78926
ВКВТХ.130.260.1700.4ТК	1700	1548	5078	96638	83974
ВКВТХ.130.260.1750.4ТК	1750	1605	5266	98612	85679
ВКВТХ.130.260.1800.4ТК	1800	1663	5454	100160	87018
ВКВТХ.130.260.1850.4ТК	1850	1720	5642	102134	88722
ВКВТХ.130.260.1900.4ТК	1900	1777	5830	103681	90061
ВКВТХ.130.260.1950.4ТК	1950	1835	6019	105282	91448
ВКВТХ.130.260.2000.4ТК	2000	1892	6207	107531	93393
ВКВТХ.130.260.2050.4ТК	2050	1949	6395	113135	98291
ВКВТХ.130.260.2100.4ТК	2100	2007	6583	114952	99857
ВКВТХ.130.260.2150.4ТК	2150	2064	6771	116478	101178
ВКВТХ.130.260.2200.4ТК	2200	2121	6959	118431	102863
ВКВТХ.130.260.2250.4ТК	2250	2179	7147	119956	104183
ВКВТХ.130.260.2300.4ТК	2300	2236	7335	121482	105503
ВКВТХ.130.260.2350.4ТК	2350	2293	7523	123435	107189
ВКВТХ.130.260.2400.4ТК	2400	2350	7711	124960	108509
ВКВТХ.130.260.2450.4ТК	2450	2408	7899	135776	117969
ВКВТХ.130.260.2500.4ТК	2500	2465	8087	137256	119249
ВКВТХ.130.260.2550.4ТК	2550	2522	8275	139163	120894
ВКВТХ.130.260.2600.4ТК	2600	2580	8464	140642	122174
ВКВТХ.130.260.2650.4ТК	2650	2637	8652	142549	123819
ВКВТХ.130.260.2700.4ТК	2700	2694	8840	144083	125147
ВКВТХ.130.260.2750.4ТК	2750	2752	9028	145563	126427
ВКВТХ.130.260.2800.4ТК	2800	2809	9216	147469	128072
ВКВТХ.130.260.2850.4ТК	2850	2866	9404	152643	132592
ВКВТХ.130.260.2900.4ТК	2900	2924	9592	154529	134219
ВКВТХ.130.260.2950.4ТК	2950	2981	9780	155987	135480
ВКВТХ.130.260.3000.4ТК	3000	3038	9968	158688	137821

СКАЧАТЬ

Имя файла: ВКВТХ.130.260.4ТК (решетка нержавеющая сталь)

68.34KB

Особенности конструкцииКомплект поставкиЦеныГарантии

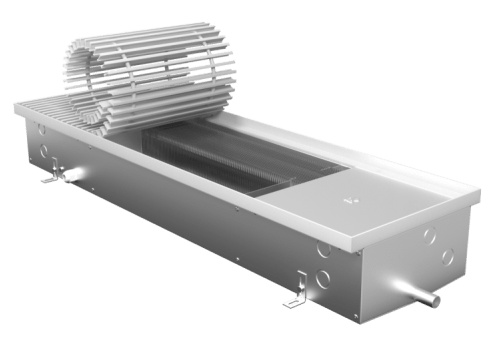

Конвектор VITRON состоит из корпуса, медно-алюминиевого теплообменника, декоративной решётки, декоративной рамки и тангенциального вентилятора.

Короб конвектора изготовлен из листовой нержавеющей стали толщиной 0,8 мм и имеет отверстия для подключения теплообменника (торцевые и боковые). Короб конвектора имеет формованное дно с уклонами к центру.

В торцевой стенке корпуса имеется патрубок для отвода конденсата, с наружным диаметром Ø 10 мм.

В верхней части корпуса установлена декоративная рамка, выполненная из L-образного, J-образного, Z-образного или F-образного алюминиевого профиля.

Теплообменник состоит из бесшовных медных труб Ø 15 мм, с толщиной стенки 0,5 мм, которые соединены между собой двураструбными отводами 180°. Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя. Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм, высотой 50 мм, глубиной 100 мм (шаг пластин 3,5 мм).

СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ

Корпус из листовой нержавеющей стали;
Тангенциальный AC вентилятор, напряжением питания 12 В, с уменьшенным уровнем шума.
Поперечная или продольная решётка;
Декоративная рамка из алюминиевого L и Z-образного профиля или окантовка из J и F-профиля, выполненная в цвет решётки;
Медно-алюминиевый теплообменник, покрытый порошковым покрытием (диаметр медной трубы 15 мм);
Воздухоотводчик ручной G1/8";
Комплект установочных ножек и крепёжные элементы;
Технический паспорт, инструкция по монтажу и эксплуатации
