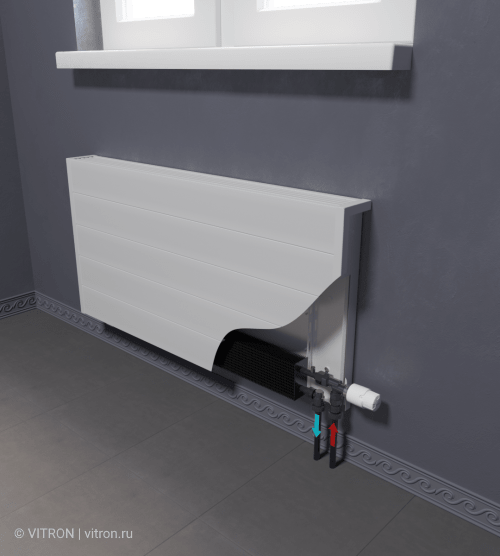

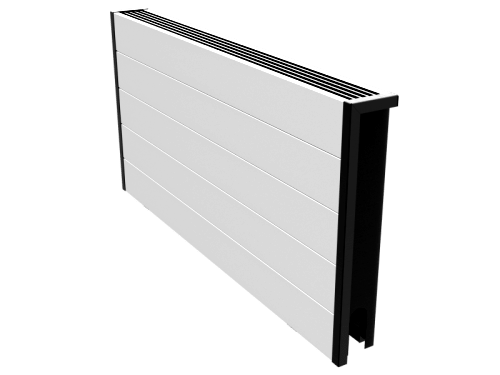

Конвектор отопления водяной настенный
Модель ВКС.500.100.2ТВ
Глубина : 100 мм.
Высота : 500 мм.
Исполнение : без вентилятора
Тепловая мощность : (95/85/20 °C) 700 - 2799 Вт.
Теплообменник : 2 трубный, вертикальный
Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)
| Тип | Глубина, мм | Высота, мм | Тепловая мощность | Стандартная длина, мм |
| (95/85/20 °С) | ||||
| ВКС.500.100.2ТВ * | 100 | 500 | 700 - 2799 Вт. | 500 - 2000 (шаг 100 мм) |
| * Теплообменник 2 трубный вертикальный (.2ТВ) | Конвектор отопления водяной настенный | |||
ВКС.500.100.2ТВ
(Теплообменник 2 трубный, вертикальный)
| Теплообменник | 2-трубный, вертикальный |
| Длина оребрения | L- 220 мм |
| Ширина оребрения | 50 мм |
| Высота оребрения | 100 мм |
| Диаметр трубы | 15 мм |
| Рабочее давление | 16 атм (1,6 МПа) |
| Подключение | G1/2‘‘Внутенняя резьба G1/2‘‘ |
| Межосевсе расстояние теплообменника | 50 мм |
| Максимальная температура теплоносителя | 95 °С |
Диаграмма теплоотдачи ВКС.500.100.2ТВ
Водяной конвектор, предназначен для настенного монтажа. Применяется для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.
Настенный конвектор состоит из корпуса, задней стенки, медноалюминиевого теплообменника и его фиксаторов.
Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.
Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.
Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.
Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).
Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.
| Артикул | Длина, мм. | Вес изделия с упаковкой, кг. | Теплоотдача (95/85/20), Вт | Боковое подключение, руб. с НДС | Нижнее подключение, руб. с НДС |
|---|---|---|---|---|---|
| ВКС.500.100.500.2ТВ | 500 | 7,06 | 700 | 8665 | 10757 |
| ВКС.500.100.600.2ТВ | 600 | 8,16 | 840 | 9642 | 11734 |
| ВКС.500.100.700.2ТВ | 700 | 9,26 | 980 | 10640 | 12732 |
| ВКС.500.100.800.2ТВ | 800 | 10,37 | 1120 | 11617 | 13709 |
| ВКС.500.100.900.2ТВ | 900 | 11,47 | 1260 | 12594 | 14686 |
| ВКС.500.100.1000.2ТВ | 1000 | 12,57 | 1400 | 13620 | 15712 |
| ВКС.500.100.1100.2ТВ | 1100 | 13,67 | 1539 | 14702 | 16794 |
| ВКС.500.100.1200.2ТВ | 1200 | 14,77 | 1679 | 15712 | 17804 |
| ВКС.500.100.1300.2ТВ | 1300 | 15,87 | 1819 | 16713 | 18805 |
| ВКС.500.100.1400.2ТВ | 1400 | 16,97 | 1959 | 17690 | 19782 |
| ВКС.500.100.1500.2ТВ | 1500 | 18,07 | 2099 | 18801 | 20893 |
| ВКС.500.100.1600.2ТВ | 1600 | 19,17 | 2239 | 19938 | 22030 |
| ВКС.500.100.1700.2ТВ | 1700 | 20,27 | 2379 | 20915 | 23007 |
| ВКС.500.100.1800.2ТВ | 1800 | 21,37 | 2519 | 21892 | 23984 |
| ВКС.500.100.1900.2ТВ | 1900 | 22,47 | 2659 | 22890 | 24982 |
| ВКС.500.100.2000.2ТВ | 2000 | 23,57 | 2799 | 23928 | 26021 |
| 1 to 10 (17) | |||||
- Конвектор настенный
- Тепловая мощность: 700 - 2799 Вт.
- Трубность теплообменника: 2 трубный вертикальный
- Глубина конвектора 100 мм.
