Конвекторные батареи отопления

Модель ВКС.300.125.4ТК

Глубина : 125 мм.

Высота : 300 мм.

Исполнение : без вентилятора

Тепловая мощность : (95/85/20 °C) 677 - 2708 Вт.

Теплообменник : 4 трубный, квадратный

Стандартная длина : 500 - 2000 мм. (шаг 100 мм.)

Скачать цены

1840 15 123.03KB

Боковое подключениеНижнее

Тип	Глубина, мм	Высота, мм	Тепловая мощность	Стандартная длина, мм
						(95/85/20 °С)
ВКС.300.125.4ТК*	125	300	677 - 2708 Вт.	500 - 2000 (шаг 100 мм)
* Теплообменник 4 трубный квадратный (.4ТК)					Конвекторные батареи отопления

ВКС.300.125.4ТК

(Теплообменник 4 трубный, квадратный)

ХарактеристикаТеплоотдача, Вт

Теплообменник	4-трубный, квадратный
Длина оребрения	L- 220 мм
Ширина оребрения	100 мм
Высота оребрения	100 мм
Диаметр трубы	15 мм
Рабочее давление	16 атм (1,6 МПа)
Подключение	G1/2‘‘Внутенняя резьба G1/2‘‘
Межосевсе расстояние теплообменника	50 мм
Максимальная температура теплоносителя	95 °С

Диаграмма теплоотдачи ВКС.300.125.4ТК

ОписаниеПодключениеЦенаФормирование заказа

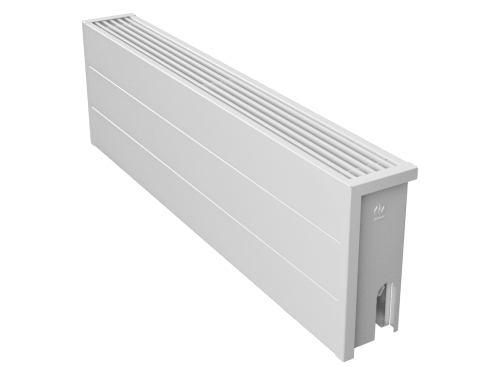

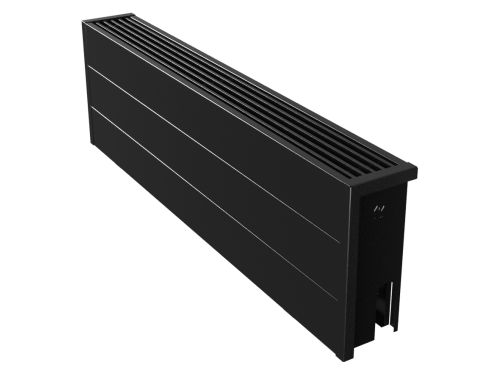

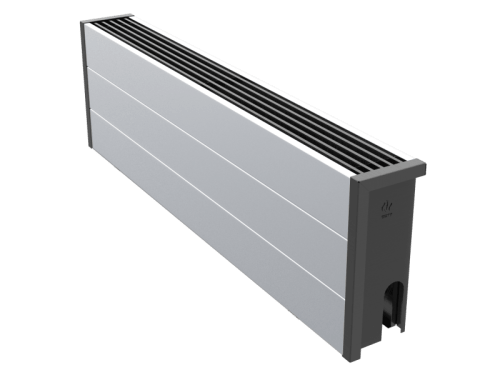

Конвекторные батареи отопления ВКС.300.125.4ТК - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.

Конвекторные батареи, предназначены для настенного монтажа. Применяются для отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосных системах отопления. Широкий модельный ряд позволяет точно подобрать конвектор погабаритным размерам для любого помещения.

Конвектор состоит из корпуса , задней стенки , медноалюминиевого теплообменника и его фиксаторов.

Корпус и все комплектующие изготовлены из листовой оцинкованной стали толщиной 1 мм. и покрыты порошковой покраской . Длина конвектора L вариируется от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпусную, алюминиевую, декоративную решетку, которая жестко зафиксирована.

Корпус фиксируется на заранее установленную заднюю стенку с подключенным к сети теплообменником при помощи установочных винтов М5.

Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки 0,5 мм., которые соединены между собой двураструбными отводами 180°.

Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя.

Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм., высотой 50 мм., глубиной 100 мм. (шаг пластин 4,2- 4,3 мм.).

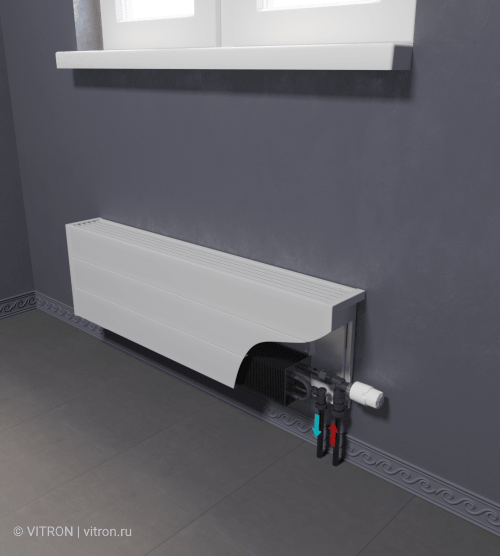

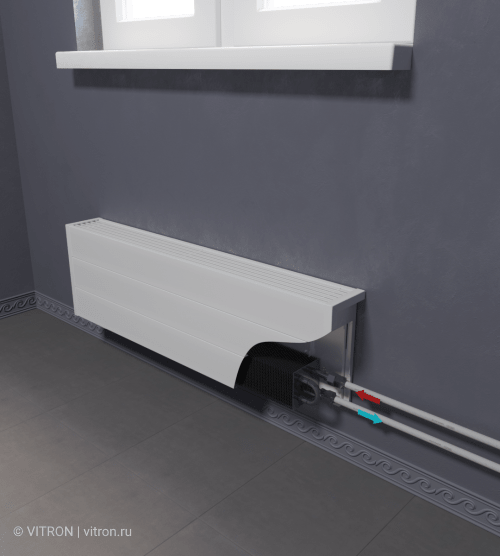

Теплообменник покрыт износостойким порошковым покрытием. Фитинги, для подключения теплообменника к системе отопления, имеют внутреннюю трубную резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы отопления. Расстояние между осями фитингов от 50 до 250 мм.( при боковом подключении), и 50 мм. при нижнем. В зависимости от типа подключения теплообменник состоит из разных аксессуаров для гидравлического подключения.

боковое
нижнее

боковое
нижнее

боковое
