Коллекторные шкафы Vitron
Монтаж системы отпления начинается со стен, где подготавливается место для размещения распределительного (коллекторного) шкафа с коллекторами, насосами и т.д.
В поверхности стены производится углубление, в котором планируется расположить коллекторный шкаф. Коллекторный шкаф зачастую устанавливается в котельных или подсобных помещениях.
В коллекторный шкаф подводится труба с горячим теплоносителем, а обратно подается остывшая вода.
Коллекторные шкафы - это металлическое устройство, в середине которых размещается коллектор, насос, механизмы управления и контроля водоснабжения.
Основными деталями шкафа считаются:
- Корпус - металлический короб с вырезами под подключения.
- Механизм крепления.
- Дверца - защищает внутренности шкафа от постороннего проникновения. Дверца оснащается замком с ключом или замком монеткой.
В зависимости от способа размещения и конструктивного исполнения все коллекторные шкафы для теплого пола разделяются на встраиваемые и наружные.
Ассортимент распределительных шкафов Vitron включает шкафы для скрытого и открытого монтажа различных размеров
- ВШРВ – Витрон шкаф распределительный внутренний;
- ВШРН – Витрон шкаф распределительный наружный.
Шкаф распределительный внутренний
Коллекторные шкафы скрытого монтажа
Первая группа представлена моделями, скрываемыми в нишах, под обшивкой из листов гипсокартона или внутри строительных конструкций. Такие шкафы зачастую имеют съемные крышки, непокрашенные боковины с выводными щелями и крепежными элементами. Они могут навешиваться в заранее подготовленных нишах или устанавливаться на пол, на выдвигаемые ножки или вплотную к напольному покрытию.
Возможно регулирование глубины шкафа от 125-195 мм.
| Артикул конвектора | Размеры, мм и вес, кг | Шкаф с корпусом из оцинкованной стали (ОЦ 1 мм), крашеный, руб. с НДС | Шкаф из нержавеющей стали (AISI 0,8 мм), руб. с НДС | |||
| Высота | Ширина | Глубина | Объём, м3 | |||
| ВШРВ – Витрон шкаф распределительный внутренний | ||||||
| ШРВ.670.455.125 | 670 | 455 | 125 | 0,04 | 6337 | 15246 |
| ШРВ.670.595.125 | 670 | 595 | 125 | 0,05 | 7304 | 17740 |
| ШРВ.670.745.125 | 670 | 745 | 125 | 0,06 | 8339 | 20410 |
| ШРВ.670.895.125 | 670 | 895 | 125 | 0,07 | 9374 | 23081 |
| ШРВ.670.1045.125 | 670 | 1045 | 125 | 0,09 | 10408 | 25751 |
| ШРВ.670.1195.125 | 670 | 1195 | 125 | 0,10 | 11443 | 28422 |
| ШРВ.670.1345.125 | 670 | 1345 | 125 | 0,11 | 12478 | 31092 |
Специальное исполнение коллекторного шкафа

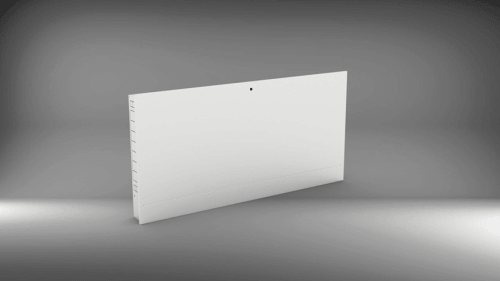

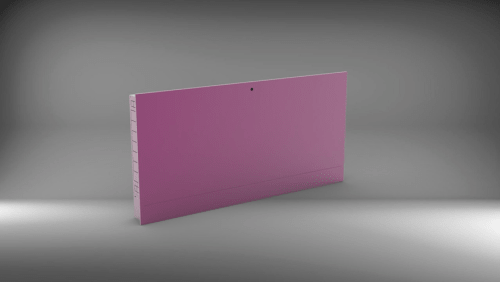

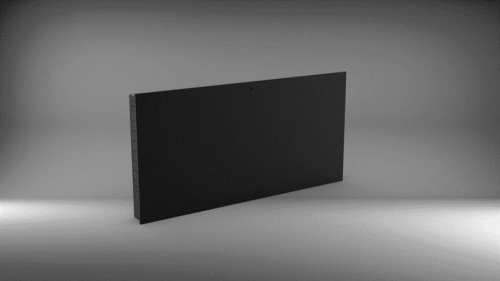

- Корпуса коллекторного шкафа могут быть исполнены в цветах по палитре Ral
- Возможно исполнение распределительного шкафа других размеров. Минимальный заказ от 5 штук. Цена обговаривается отдельно
